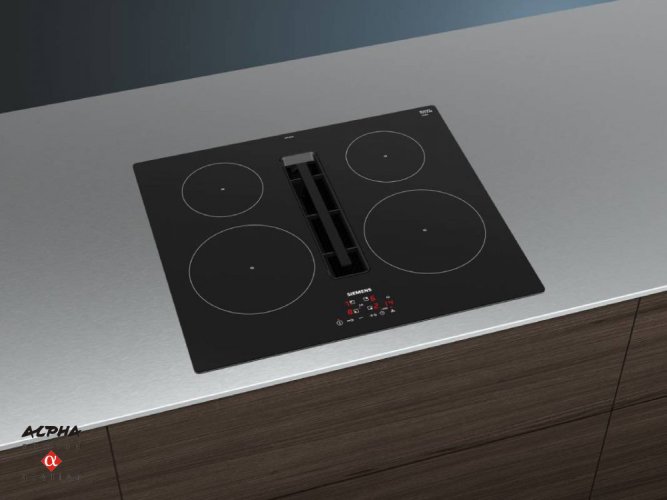

Elegantní varná deska s plně integrovaným, zcela zapuštěným odsavačem par.
S touchControl lze aktivovat varné zóny a regulovat je lehkým dotykem jednoho prstu.
Kombinace inductionAir Plus zaručuje minimální hluk bez snížení sacího výkonu.
Díky trojité ochraně při případném překypění tekutiny při vaření je následné čištění velmi jednoduché a rychlé.
powerBoost - Zvyšuje výkon indukční zóny až o 50%.
Bezpečné vypnutí varných zón po uběhnutí nastavené doby vaření pomocí funkce timer s vypínáním.

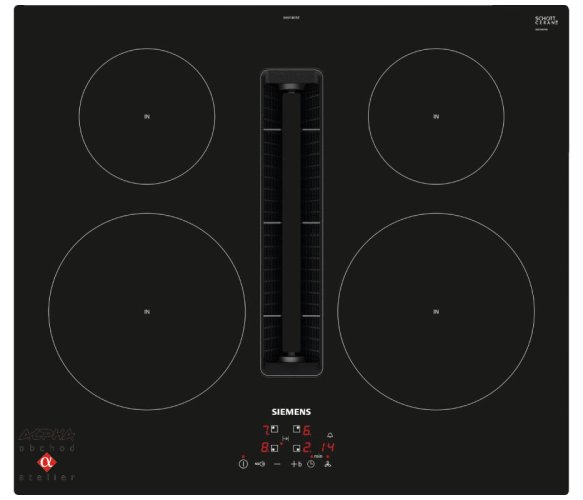

Flexibilita varných zón
varná zóna, přední levá: 210 mm, 2.2 kW (max. výkon 3.7 kW)
varná zóna, zadní levá: 150 mm, 1.4 kW (max. výkon 2.2 kW)
varná zóna, zadní pravá: 150 mm , 1.4 kW (max. výkon 2.2 kW)
varná zóna, přední pravá: 210 mm, 2.2 kW (max. výkon 3.7 kW)
Komfort

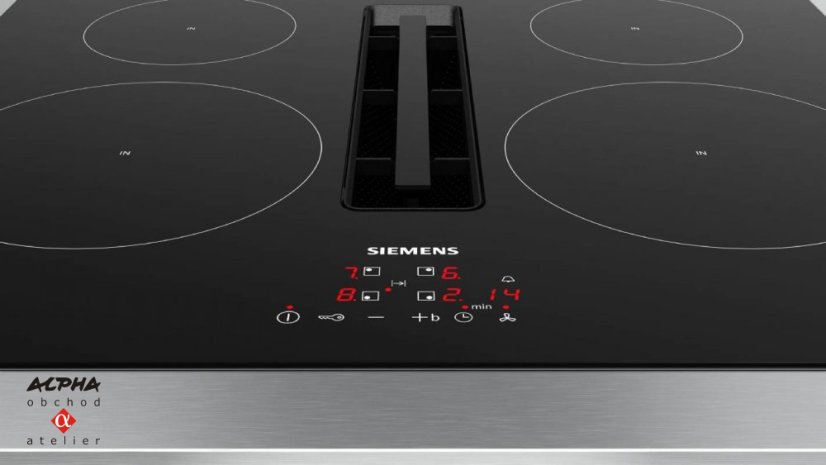

senzorové ovládání touchControl: ovládání a nastavení pomocí natištěných +/- dotykových tlačítek.
17 stupňů výkonu: přesné nastavení 17 stupňů výkonu (9 hlavních a 8 mezi stupňů výkonu).
timer: vypne varnou zónu na konci nastaveného času (např. při přípravě vařejných vajec).
minutka: na konci nastaveného času zazní akustický signál (např. při vaření těstovin).
Úspora času a efektivita
powerBoost pro všechny varné zóny: využijte o 50 % více výkonu při vaření např. vody, než nabízí nejvyšší standardní stupeň výkonu.
quickStart: při zapnutí varná deska automaticky vybere varnou zónu s nádobím (umístěným ve vypnutém stavu).
reStart: v případě neúmyslného vypnutí obnovte všechna předchozí nastavení opětovným zapnutím varné desky do 4 sekund.
quickStop: rychlá deaktivace varné zóny jediným delším dotykem.
Design

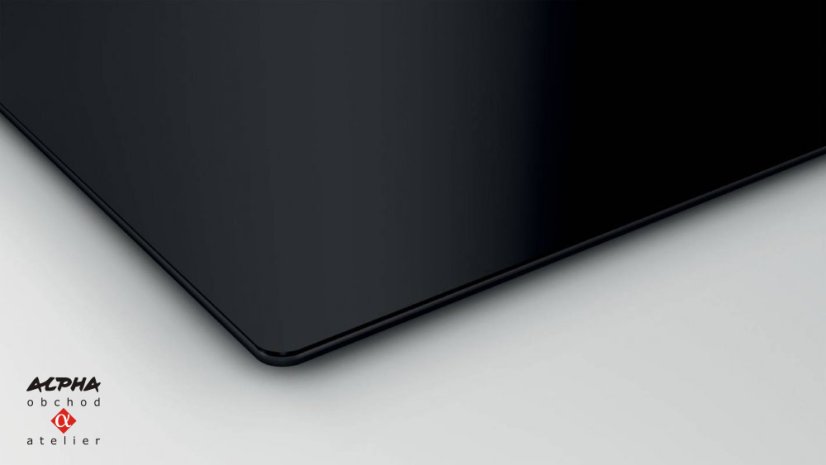

design bez rámečku
Bezpečnost
2-stupňový ukazatel zbytkového tepla pro každou varnou zónu: indikuje, které varné zóny jsou stále horké nebo teplé.
dětská pojistka: zabraní nechtěné aktivaci varné desky.
ochrana při utírání: otřete překypělou tekutinu bez neúmyslné změny nastavení (blokování všech dotykových tlačítek na 30 sekund).
hlavní vypínač: vypněte všechny varné zóny stisknutím tlačítka.
bezpečnostní vypínání: z bezpečnostních důvodů se ohřev vypne po nastaveném čase bez další uživatelské interakce (lze nastavit).
Instalace
rozměry spotřebiče (V x Š x H): 223 x 592 x 522 mm
rozměry pro vestavbu (V x Š x H) : 223 x 560 x 490 - 490 mm
min. tloušťka pracovní desky: 16 mm
příkon: 7.4 kW
powerManagement: v případě potřeby omezí maximální výkon (závisí na pojistkové ochraně elektrické instalace).
délka připojovacího kabelu: 110 cm, připojovací kabel je součástí spotřebiče
možnost instalace do standardní 60cm skříně
Integrovaný systém odvětrání
Indukční varná deska s plně integrovaným vysoce výkonným systémem odvětrání par inductionAir Plus.
Vhodný pro provoz s odvětráním nebo s cirkulací vzduchu. Povinné příslušenství pro instalaci:
- HZ9VEDU0 pro provoz s odvětráním
- HZ9VRPD0 pro částečně řízený nebo zcela řízený provoz s cirkulací včetně cleanAir pachových filtrů, montážní sada HZ9VRUD0 pro neřízený provoz s cirkulací včetně cleanAir pachových filtrů.
Estetický, plně integrovaný design ústí ventilačního systému se sklokeramickým, teplu odolným krytem, umožní volný pohyb a umístění varného nádobí.
Ventilační systém se 3 elektronicky řízenými úrovněmi výkonu ventilátoru a 1 úrovněmi Boost- / Intenzivní výkon ventilátoru (ze zpětným nastavením) pomocí senzorové ovládání touchControl
- automatické zapnutí odvětrání při použití varné zóny.
- automatické spuštění ventilátoru po ukončení vaření pro odstranění všech zbytkových zápachů (ve velmi tichém režimu pomocí speciálního ventilátoru, 12 minut v režimu odsávaného vzduchu, 30 minut v režimu cirkulace, spuštění může být ukončeno ručně).
- senzorové ovládání touchControl.
Výkonný nízkošumový ventilátor s energeticky účinnou technologií BLDC. Vysoký výkon odsávání s velmi nízkým hlukem a příjemnými frekvencemi díky psychoakusticky a aerodynamicky optimalizovanému proudění vzduchu v interiéru a zapouzdřenému ventilátoru. Velmi stabilní vůči tlaku i při delších a složitějších potrubních trasách.
Snadno a prakticky vyjímatelný tukový filtr a ochrana proti přetečení:
- lze snadno vyjmout pomocí jedné ruky.
- integrovaný, velkoplošný, silný tukový filtr z nerezové oceli s 12 filtračními vrstvami. Účinnost tukového filtru je 94 %.
- všechny části se snadno čistí, lze je mýt v myčce nádobí a jsou odolné vůči teplu.
- (horní) jednotka ochrany proti přetečení má kapacitu 200 ml, což postačuje pro všechny klasické incidenty při vaření a kondenzační podmínky.
- výkonný drenážní systém zajistí ochranu i při množství přesahující 200 ml tekutin.
- (dolní) jednotka ochrany proti přetečení má kapacitu 700 ml, takže pokryje i větší incidenty při vaření. Zásobník je vhodný pro mytí v myčce nádobý, je snadno přístupný a vyjímatelný.
- celková ochranná kapacita je 900 ml (200ml + 700ml).
- ventilátor a motor ventilátoru jsou vodotěsné.
Výkon odvětrávacího systému:
- hodnoty výkonu (dle EN 61591): min. normální stupeň 332 m3/h , max. normální stupeň 500 m3/h , max. boost/intenzivní 575 m3/h .
- hodnoty výkonu při cirkulaci: min. normální stupeň: 327 m3/h , max. normální stupeň: 500 m3/h , max. boost/intenzivní: 565 m3/h.
- hodnoty hlučnosti při odtahu (dle EN 60704-3): min. normální stupeň: 60 dB re 1 pW, max. normální stupeň: 68 dB re 1 pW, max. boost/intenzivní nastavení: 72 dB re 1 pW.
- hodnoty výkonu při cirkulaci: min. normální stupeň: 58 dB re 1 pW, max. normální stupeň: 68 dB re 1 pW, max. boost/intenzivní stupeň: 70 dB re 1 pW.
- účinnost tukového filtru (dle EN 61591): 94 %.
Spotřeba energie a energetická účinnosti (dle EU 65/2014):
- třída spotřeby energie: B (na stupnici třídye energetické účinnosti od A+++ do D).
- třída účinnosti odsávání: B .
- průměrná spotřeba energie: 55 .
- třída účinnosti tukového filtru: B .
- hodnoty hlučnosti při normální stupni a maximálním stupni: 60 dB a 68 dB .
Nezbytné příslušenství pro provoz s cirkulací - 4 vestavné pachové cleanAir filtry:-
velmi účinná redukce pachů a aroma při vaření (např. rybích pokrmů).
- velmi účinná redukce pachů a aroma při vaření (např. rybích pokrmů).
- velký povrch filtru zajistí optimální redukci pachových stop.
- životnost pachové filtru při intenzivním vaření je cca 360 hodin (ne regenerační filtr).
- velmi nízká hlučnost.
- velmi snadný přístup a vyjímání filtrů shora.
- náhradní cleanAir filtry HZ9VRCR0.
Pro provoz s odvětráním jsou nutné 4 integrované, vysoce výkonné akustické filtry pro získání výrazně nižší hldiny hluku a vylepšené psychoakustiky.
Poznámky k plánování a instalaci
Vhodný pro provoz s odvětráním nebo s cirkulací vzduchu, povinné instalační příslušenství:
- HZ9VEDU0 pro provoz s odvětráním.
- HZ9VRPD0 pro řízenou či částečně řízenou cirkulaci pomocí cleanAir pachových filtrů. HZ9VRUD0 pro neřízenou cirkulaci pomocí cleanAir pachových filtrů.
Doporučení pro plánování:
- spotřebič umožňuje instalaci jak do ostrůvku, tak i ke stěně.
- spotřebič vyhovuje Zkoušce plamenem (podle IEC 60695-5-11), třídě hořlavosti V2 (podle UL94) a třídě stavebního materiálu B1 (DIN 4102-1). Montážní sada pro provoz s cirkulací HZ9VRUD0 splňuje také tyto standardy.
- max. hloubka zapuštění u modelů s rámečkem je 223 mm, max. hloubka zapuštění u modelů bez rámečku je 227 mm.
- spotřebič musí být volně přístupný zespodu (tj. pro přístup ke spodní jednotce pro zachycení kapaliny.
- pod varnou desku s integrovaným ventilačním systémem není nutné instalovat mezidno. Zásuvky a / nebo police musí být odnímatelné. Zadní panel korpusu může být zachován, ovšem je nutné zhotovit výřez pro výstup vzduchu (doporučení o umístění a velikosti otvoru naleznete v montážním návodu).
- montážní sada pro provoz s recirkulací HZ9VRUD0 vyžaduje svislý otvor min. 25 mm za zadní stěnou nábytku. Doporučený rozměr pro ideální výkon je 50 mm.
- minimální tloušťka pracovní desky u modelů s rámečkem je 16 mm, u modelů bez rámečku dle standardních instalačních návodů. Instalace do ještě tenčích pracovních desek je možná, doporučujeme objednat sadu pod označením 626792 (lze objednat přes autorizovaný servis).
- celková hmotnost spotřebiče je 26 kg. Při použití tenší pracovní desky je zapotřebí podpěrné konstrukce. Je třeba brát na zřetel i hmotnost spotřebiče. Prosím, v tomto případě kontaktujte výrobce pracovní desky.
- montážní sada pro provoz s neřízenou cirkulací HZ9VRUD0 umožňuje snadnou a rychlou instalaci, a lze ji naplánovat ve všech hloubkách pracovní desky ? 60 cm. Montážní sada pro provoz s odvětráním HZ9VEDU0 a montážní sada HZ9VRPD0 při částečně nebo plně řízené cirkulaci vyžadují hloubku pracovní desky ? 70cm.
- u provozu s částečně řízenou nebo neřízenou recirkulací musí být v oblasti soklu dodržen otvor pro zpětný tok vzduchu ? 400 cm2. Otvor lze realizovat pomocí dekoračních mřížek, lamelových mřížek nebo jemně zkrácených soklů v závislosti na sortimentu výrobce kuchyňského nábytku.
- výstup vzduchu na zadní straně spotřebiče lze přímo napojit s vnějším plochým potrubním prvkem (NW 150).
- tlakově stabilní ventilátor umožňuje také delší a složitější potrubí až do 8 m se třemi ohyby 90 ° při zachování odpovídajícího výkonu.
- při instalaci vzduchového potrubí v provozu odvětrání spojeným s krbem, musí být zdroj napájení vybaven vhodným bezpečnostním vypínačem. To není nutné pro provoz s cirkulací vzduchu.
- při provozu s odvětráním by měla být instalována zpětná klapka s maximálním otevíracím tlakem 65 Pa.
Rozměry přístroje (V x Š x H) v mm: 223 x 592 x 522
Rozměry pro vestavbu (V x Š x H) v mm: 223 x 560 x 490
